Αυτονομία στην Θέρμανση με το ασύρματο σύστημα αυτονομίας της Perry Electric, made in Italy

Εφαρμογές Ασύρματου Συστήματος:

  1. Σε διαμερίσματα παλαιών πολυκατοικιών χωρίς αυτονομία.
  2. Σε πολυκατοικίες που χρησιμοποιούν αέριο ή πετρέλαιο, με ή χωρίς σύστημα αντιστάθμισης εξωτερικής θερμοκρασίας.

Πλεονεκτήματα Ασύρματου Συστήματος :

  1. Εξοικονόμηση ενέργειας και προσαρμογή της θέρμανσης στις ανάγκες κάθε χρήστη.
  2. Προσιτό κόστος εγκατάστασης, χωρίς οικοδομικές εργασίες και χωρίς καλώδια μέσα στα διαμερίσματα.
  3. Λειτουργία κεφαλών θερμαντικών σωμάτων και θερμοστατών με μπαταρίες διάρκειας ζωής τουλάχιστον 2 χρόνια.
  4. Ασφαλής λειτουργία σύμφωνα με τις Ευρωπαϊκές οδηγίες για ασύρματα συστήματα ελέγχου.
  5. Αξιόπιστη και απαραβίαστη λειτουργία.
  6. Μέτρηση κατανάλωσης ανά διαμέρισμα με ωρομετρητές στο χώρο του λεβητοστασίου.
  7. Έκδοση κοινοχρήστων όπως γινόταν μέχρι σήμερα, με επιπλέον καταγραφή ωρών από το διαχειριστή της πολυκατοικίας.
  8. Εγγύηση 2 χρόνων.

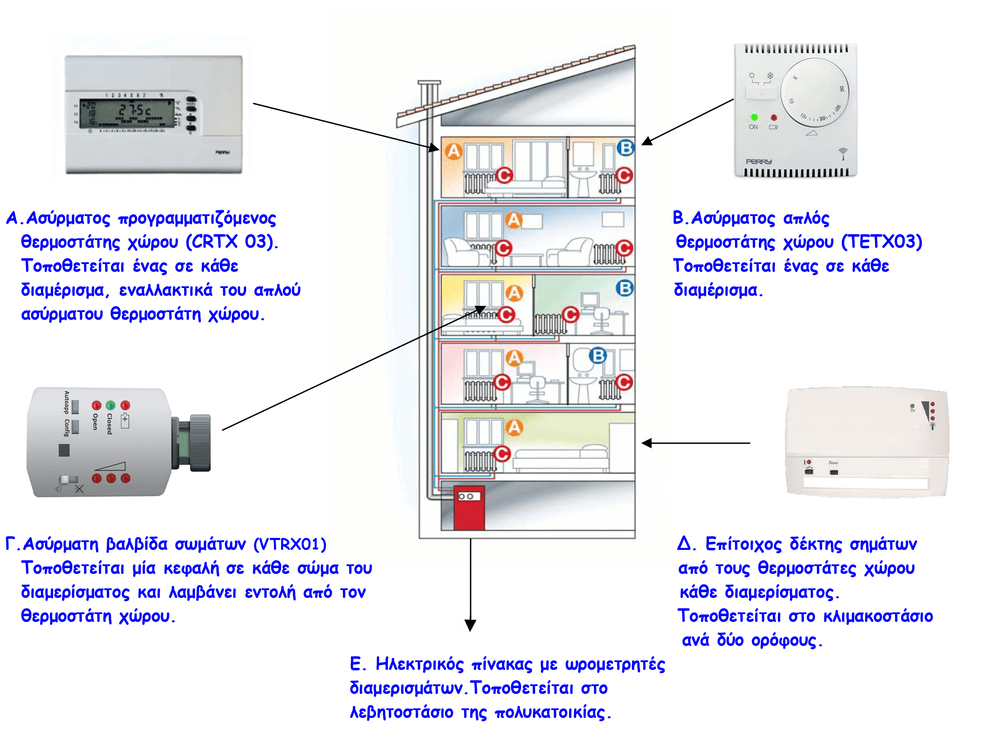

asurmato susthma autonomias perry electric 1

Περιγραφή εγκατάστασης του συστήματος

1o  ΒΗΜΑ

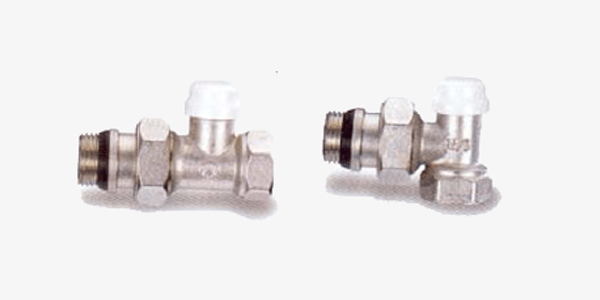

asurmato susthma autonomias perry electric 2



Σε κάθε θερμαντικό σώμα του κάθε διαμερίσματος τοποθετείται ένας θερμοστατικός διακόπτης.

2o  ΒΗΜΑ

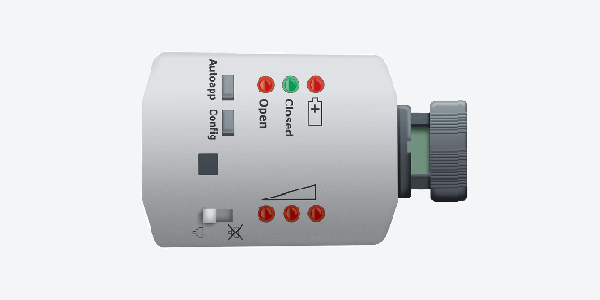

valvola vtrx01



Πάνω στον θερμοστατικό διακόπτη κάθε θερμαντικού σώματος κάθε διαμερίσματος βιδώνεται μία ασύρματη κεφαλή / κινητήρας τύπου VTRX01 (διάγραμμα σελ. 62α-υλικό Γ) η οποία λειτουργεί με μπαταρία και δέχεται εντολή από τον θερμοστάτη χώρου του κάθε διαμερίσματος και ανοιγοκλείνει την παροχή νερού στο κάθε θερμαντικό σώμα.

Σε κάθε κεφαλή τοποθετείται αντικλεπτικός δακτύλιος.

3o  ΒΗΜΑ

thermansh autonomia crtx03 perry thermostatis ΤΕΧ03



Σε κάθε διαμέρισμα τοποθετείται ένας θερμοστάτης χώρου απλός τύπου ΤΕΧ03 ή προγραμματιζόμενος τύπου CRTX03 που λειτουργεί με μπαταρία και επικοινωνεί ασύρματα με τις κεφαλές των σωμάτων και τον δέκτη εντολών.

Ο θερμοστάτης χώρου αποτελεί την «καρδιά» του συστήματος καθώς δίνει την δυνατότητα on-off λειτουργίας σε επιθυμητές ώρες και θερμοκρασίες χώρου.

4o  ΒΗΜΑ

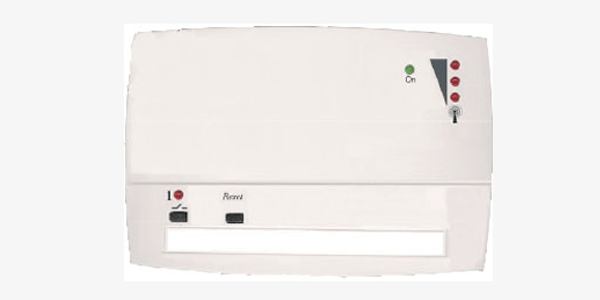

thermansh autonomia perry dektis



Εκτός των διαμερισμάτων, συνήθως στο κλιμακοστάσιο της πολυκατοικίας, τοποθετείται ένας ή περισσότεροι δέκτες λήψης εντολών αναλόγως του αριθμού του διαμερίσματος ανά δύο ορόφους.

5o  ΒΗΜΑ

Όλοι οι δέκτες σημάτων, που συνήθως τοποθετούνται στο κλιμακοστάσιο, συνδέονται καλωδιακά με τον ηλεκτρικό πίνακα αυτονομίας με ωρομετρητές που τοποθετείται στο λεβητοστάσιο. Με τον πίνακα αυτονομίας συνδέονται ηλεκτρικά ο καυστήρας και ο κυκλοφορητής θέρμανσης.

Εντός των διαμερισμάτων δεν υπάρχουν καλώδια καθώς όλες οι συσκευές λειτουργούν ασύρματα.

6o  ΒΗΜΑ

Έλεγχος, δοκιμή και παράδοση, σε πλήρη λειτουργία, του συστήματος



Συντονισμός του ασύρματου θερμοστάτη ΤΕΤΧ03 με τον δέκτη:

sintonismos thermansh autonomia crtx03 perry thermostatis ΤΕΧ03

- Τοποθετούμε τον δέκτη RX01/ P ή RX02/ P ή RX0801/ P στην παροχή ρεύματος.

- Ανοίγουμε το κάλυμμα του θερμοστάτη ΤΕΤΧ03 και τοποθετούμε δύο μπαταρίες τύπου LR03. (μετά το τέλος ενός συντονισμού οι ρυθμίσεις δεν χάνονται ακόμα και αν αφαιρέσουμε τις μπαταρίες)

- Οι δύο διακόπτες να είναι στη δεξιά θέση.

- Στη συνέχεια πιέζουμε παρατεταμένα για  λίγα δευτερόλεπτα το πλήκτρο συντονισμού ώσπου να ανάψει το σχετικό τεστ LED (μεσαίο).

- Αφήνουμε το πλήκτρο. (αυτό αναβοσβήνει)

Το ότι αναβοσβήνει μια φορά σε σταθερά διαστήματα δηλώνει ότι μπήκαμε σε φάση προγραμματισμού.

Αυτόματα και παράλληλα  αναβοσβήνει/ουν και το/τα LED της/ων της αντίστοιχης/ων εξόδου/ων του δέκτη που σημαίνει ότι αυτό/ ά  ήταν ήδη συντονισμένο/ α με τον θερμοστάτη που προγραμματίζουμε αυτή τη στιγμή. Αν δεν ήταν συντονισμένο/α τότε θα είναι απλός σβηστό/ά. (σύνηθες)

Αν όμως το LED είναι σταθερά αναμμένο/α τότε σημαίνει ότι η συγκεκριμένη/ες έξοδος/οι είναι συντονισμένη/ες με άλλον θερμοστάτη, όμως μπορούμε να το/α συντονίσουμε και αυτό/ά αλλά αυτόματα ο προηγούμενος συντονισμός με τον άλλο θερμοστάτη ακυρώνεται.

Τώρα, και εντός 3 λεπτών (μέγιστη διάρκεια φάσης προγραμματισμού), μπορούμε να συντονίσουμε μία ή και περισσότερες εξόδους του δέκτη με τον θερμοστάτη. Για να γίνει αυτό πιέζουμε παρατεταμένα επάνω στον δέκτη το πλήκτρο της αντίστοιχης εξόδου της οποίας το LED πρέπει να είναι σβηστό ώσπου να ακουστεί ο χαρακτηριστικός ήχος συντονισμού και αυτό να αρχίσει να αναβοσβήνει.

- Τέλος πιέζουμε για ένα δευτερόλεπτο το πλήκτρο προγραμματισμού μέσα στον θερμοστάτη, και ο συντονισμός ολοκληρώθηκε!

  • Για να ακυρώσουμε έναν συντονισμό με συγκεκριμένη/ες έξοδο/ους, αρκεί κατά την φάση προγραμματισμού να πιέζουμε επάνω στον δέκτη παρατεταμένα και πάλι το πλήκτρο της αντίστοιχης εξόδου το οποίο αναβοσβήνει, έως ότου αυτό σβήσει.
  • Τέλος επιβεβαιώνουμε την ακύρωση πιέζοντας για 1 δευτερόλεπτο το πλήκτρο προγραμματισμού μέσα στον θερμοστάτη.

[ΠΡΟΣΟΧΗ! Δεν μπορούμε να συντονίσουμε πάνω από έναν ασύρματο θερμοστάτη στην ίδια έξοδο δέκτη, παρά μόνο πολλούς θερμοστάτες σε διαφορετικές εξόδους του ίδιου δέκτη ή άλλου (αν φυσικά ο δέκτης αυτός είναι μοντέλο με άνω της μιας εξόδου)]

Παράδειγμα συντονισμού:

Το LED επάνω στον δέκτη της εξόδου 1 είναι σβηστό. Για  την ενεργοποίηση της εξόδου αυτής (συντονισμό της με τον θερμοστάτη) κατά την φάση προγραμματισμού πιέζουμε παρατεταμένα το αντίστοιχο πλήκτρο της ώσπου να ακουστεί ο πλατύς ήχος και να κάνει flashing το LED που βρίσκεται από πάνω.

Τέλος πιέζουμε για 1 δευτερόλεπτο το πλήκτρο “test” (μεσαίο) του ασύρματου θερμοστάτη ώστε να καταχωρηθούν οι αλλαγές στη μνήμη. Ο συντονισμός ολοκληρώθηκε.

Τώρα  είναι έτοιμες οι δύο συσκευές να συνεργαστούν, και αυτό θα φαίνεται όταν κάθε φορά που ο ασύρματος θερμοστάτης ενεργοποιείται (ΟΝ), και εκπέμπει τις εντολές, στον δέκτη θα ανάβουν οι τρεις ενδεικτικές λυχνίες στάθμης σήματος ως ένδειξη λήψης των εντολών και θα ενεργοποιείται παράλληλα το σχετικό/ά LED της αντίστοιχης/ων εξόδου/ων.

Έλεγχος στάθμης σήματος:

- Πιέζουμε παρατεταμένα (για 8’’ περίπου δευτερόλεπτα) το πλήκτρο προγραμματισμού του θερμοστάτη μέχρι να δούμε το μεσαίο LED προγραμματισμού να κάνει τριπλό blinking που θα συνοδεύεται με αντίστοιχο αριθμό τόνων επάνω στον δέκτη. Δηλαδή ανάλογα την ποιότητα του σήματος λήψης από τον θερμοστάτη θα ανάβει και ο αντίστοιχος αριθμός led και τόνων επάνω στον δέκτη.

- Για ακύρωση του τεστ στάθμης σήματος πιέζουμε και πάλι για δύο δευτερόλεπτα το ίδιο πλήκτρο. [Τονίζουμε ότι η ποιότητα της λήψης σήματος εξαρτάται από την απόσταση (εμπόδια), και φυσικά την δύναμη της μπαταρίας.]

- Αν η στάθμη είναι στο ένα ή στο δύο, θα ακουστεί ένας ή δύο τόνοι αντίστοιχα, με το LED να  αναβοσβήνει αντίστοιχες φορές. Αν δεν ακυρώσουμε, μετά από λίγη ώρα το ΤΕΣΤ σταματά από μόνο του.

Γρήγορος τρόπος ακύρωσης συντονισμού μιας εξόδου του δέκτη:

- Με τον δέκτη σε θέση αναμονής (υπό τάση) και χωρίς να μπούμε με τον θερμοστάτη σε φάση προγραμματισμού, πιέζουμε παρατεταμένα το αντίστοιχο πλήκτρο εξόδου, ώσπου να ολοκληρωθεί μια ακολουθία επαναλαμβανόμενων “μπιπ” και τέλος συνεχόμενο τόνο μετά την παύση του οποίου το αντίστοιχο LED σβήνει.

- Αφήνουμε το πλήκτρο.

- Έτσι η συγκεκριμένη έξοδος είναι ελεύθερη για νέο συντονισμό.

Πλήκτρο “RESET” στον δέκτη:

Αν υπάρξει κάποια δυσλειτουργία στον δέκτη ή απλά θέλουμε να ξεκινήσουμε από την αρχή (χωρίς να χαθούν οι συντονισμοί από τις μνήμες) πιέζουμε μια φορά το πλήκτρο RESET.

- Σε περίπτωση διακοπής ρεύματος οι συσκευές διατηρούν στην μνήμη τον συντονισμό τους, και όταν επανέλθει λειτουργούν και πάλι κανονικά.

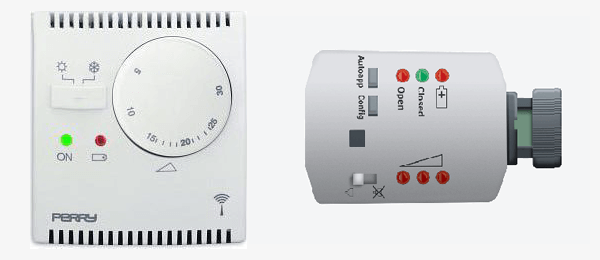

Συντονισμός του ασύρματου θερμοστάτη ΤΕΤΧ03 με την βαλβίδα VTRX01/3:

sintonismos thermansh autonomia perry thermostatis ΤΕΧ03 valvida

- Τοποθετούμε αρχικά 2 μπαταρίες LR14 αυστηρά και μόνο αλκαλικού τύπου (alkaline).

- Χωρίς να είναι συνδεδεμένη η θερμοστατική κεφαλή (ή βαλβίδα VTRX01/3) με το μεταλλικό υδραυλικό της τμήμα, πιέζουμε το πλήκτρο ADAPT έως ότου ακουστεί ο παρατεταμένος ήχος και αφήνουμε (το κόκκινο led αναβοσβήνει), έτσι το έμβολο όπως παρατηρούμε κατεβαίνει αργά προς τα κάτω μέχρι να φθάσει στο τέρμα του και τότε ηχεί ένας τόνος ανά σταθερά χρονικά διαστήματα, αυτό σημαίνει ότι η ηλεκτρονική βαλβίδα είναι έτοιμη να συνδεθεί με το υδραυλικό τμήμα (δηλ. το μεταλλικό τμήμα). Βιδώνουμε λοιπόν το μεταλλικό τμήμα καλά, και επαναλαμβάνουμε την ίδια διαδικασία «κλεισίματός της» πιέζοντας και πάλι το πλήκτρο ADAPT μέχρι να ακουστεί ο παρατεταμένος ήχος και αφήνουμε. Παρατηρούμε τότε ότι το έμβολο ανεβαίνει και κλείνει την βαλβίδα (πράσινο led αναβοσβήνει) μέχρι να φθάσει στο τέρμα της που ακούγεται ο χαρακτηριστικός παρατεταμένος τόνος μια φορά.

Διαδικασία Συντονισμού:

- Αρχικά μετακινούμε το κομβίο του θερμοστάτη στην ελάχιστη θερμοκρασία (5 ºC), τον άνω διακόπτη σε θέση δεξιά (για θέρμανση), και τον κάτω διακόπτη σε θέση αριστερά.

- Το πράσινο led CLOSE μίας βαλβίδας που δεν έχει ακόμα συντονιστεί ή που δεν υπάρχουν γύρω θερμοστάτες σε κατάσταση συντονισμού, θα αναβοσβήνει ανά τρία δευτερόλεπτα  που δηλώνει ότι είναι κλειστή.

Ενεργοποίηση του θερμοστάτη ΤΕΤΧ03 σε θέση συντονισμού :

- Πιέζουμε το σχετικό μπουτόν παρατεταμένα για 6 δευτερόλεπτα μέχρι να ανάψει το μεσαίο κόκκινο led θερμοστάτη και αφήνουμε.

- Στη συνέχεια το led OPEN (κόκκινο) της βαλβίδας δείχνει κλειστό - που δηλώνει μη συντονισμένη. Πιέζουμε τότε παρατεταμένα το πλήκτρο REC μέχρι να ακουστεί ένας συνεχόμενος τόνος που συνοδεύεται από το αναβόσβημα του led OPEN και αφήνουμε. Για να αποθηκεύσουμε τον συντονισμό απλά πιέζουμε μια φορά το ίδιο πλήκτρο στον θερμοστάτη. Έτσι ο συντονισμός ολοκληρώθηκε.

Επαναλαμβάνουμε την ίδια διαδικασία και σε άλλες βαλβίδες σωμάτων. Να αναφερθεί ότι ο χρόνος που έχουμε στην διάθεσή μας όταν θέτουμε τον θερμοστάτη σε κατάσταση συντονισμού είναι 5 λεπτά, αυτό σημαίνει ότι στο χρόνο που μας απομένει μπορούμε να συντονίσουμε παράλληλα πολλές θερμοστατικές βαλβίδες.

Διαδικασία Ακύρωσης συντονισμού:

- Με τον θερμοστάτη σε φάση συντονισμού πιέζουμε και κρατήστε το πλήκτρο REC μέχρι να ακουστεί ένας παρατεταμένος τόνος και να σβήσει το κόκκινο led OPEN, μετά αφήνουμε. Αποθηκεύουμε πάντα τον συντονισμό πιέζοντας για 1 δευτερόλεπτο το πλήκτρο επάνω στον θερμοστάτη.

Reset:

Πιέζουμε και κρατάμε τα πλήκτρα REC και RESET για 6 δευτερόλεπτα μέχρι να ανάψουν όλα τα led μαζί και αφήνουμε. Έτσι η επαναφορά ολοκληρώθηκε. Τονίζουμε ότι με το RESET ο συντονισμός δεν χάνεται όπως εξάλλου δεν χάνεται και με την αφαίρεση των μπαταριών. Το “Reset” το κάνουμε μόνο όταν υπάρξουν ανωμαλίες κατά την λειτουργία, ή εάν θέλουμε να επαναφέρουμε την βαλβίδα σε κανονική λειτουργία από τη φάση 5λεπτης προσωρινής εξαίρεσης λόγω.

Ακύρωση λειτουργίας βαλβίδας (OFF/ ON):

- Πιέζουμε και κρατάμε το πλήκτρο OFF/ON για περίπου 15 δευτερόλεπτα. Κατά την διάρκεια αυτή ηχεί μια ακολουθία 5 τόνων που συνοδεύεται από αναβόσβημα διάρκειας μερικών δευτερολέπτων του πράσινου led. Έτσι η βαλβίδα τίθεται εκτός λειτουργίας και σβήνουν όλα τα led.

- Για να επαναφέρουμε την βαλβίδα σε λειτουργία πιέζουμε και κρατάμε το ίδιο πλήκτρο μέχρι να ανάψουν όλα τα led μαζί, και αφήνουμε. Να τονίσουμε ότι με την διαδικασία ακύρωσης λειτουργίας (OFF) το σώμα καλοριφέρ κλείνει τελείως και άρα εξαιρείτε από τον έλεγχο θέρμανσης μέσω του ασύρματου θερμοστάτη.
