Η δεξαμενή υγραερίου, με βάση τον ισχύοντα Τεχνικό Κανονισμό (ΦΕΚ 1257 Β' /3.9.03) είναι ένα σταθερό μεταλλικό δοχείο πίεσης, αποθήκευσης υγραερίου, με χωρητικότητα μεγαλύτερη των 150 λίτρων, με κυλινδρικό ή σφαιρικό σχήμα, το οποίο ικανοποιεί τις απαιτήσεις της Οδηγίας 97/23/ΕΚ για τον εξοπλισμό υπο πίεση.
Οι κύριοι λόγοι για επιλογή δεξαμενής υγραερίου, αντί για φιάλες, είναι (α) η δυνατότητα τροφοδοσίας για την κάλυψη μεγάλων απαιτήσεων και (β) η οικονομία αφού η τροφοδοσία με φιάλες ειναι αρκετά ακριβότερη.
Εγκαταστάσεις τροφοδοτούμενες από δεξαμενές υγραερίου συναντώνται κυρίως σε βιομηχανικές αλλά και βιοτεχνικές, επαγγελματικές (εστιατόρια, ξενοδοχεία, κλπ) και οικιακές, όταν υπάρχει διαθέσιμος χώρος για την εγκατάσταση της δεξαμενής.
Οι δεξαμενές υγραερίου διακρίνονται σε Υπέργειες και Υπόγειες. Ως υπόγειες δεξαμενές εννοούνται οι θαμμένες με ολόπλευρη κάλυψη της δεξαμενής με χώμα. Το πλεονέκτημα των υπόγειων δεξαμενών ειναι η αυξημένη πυροποστασία, ενώ το βασικό πλεονέκτημα των υπέργειων δεξαμενών ειναι η οικονομικότερη εγκατάσταση.
Εξοπλισμός Δεξαμενής Υγραερίου: Η δεξαμενή υγραερίου σύμφωνα με τη νομοθεσία πρέπει να ειναι εφοδιασμένη με: Βαλβίδα Πλήρωσης, Βαλβίδα Λήψης Αέριας Φάσης, Μανόμετρο Ασφαλείας, Διάταξη Ένδειξης Στάθμης, Ασφαλιστική Βαλβίδα Ανακούφισης Πίεσης, Δείκτη-Περιοριστή Μέγιστης Στάθμης & Βαλβίδα Εκκένωσης Υγρού.
Πιστοποιητικό Κατασκευής: Για κάθε δεξαμενή υγραερίου πρέπει να εκδίδεται Πιστοποιητικό Κατασκευής στο οποίο θα αναγράφονται: Ο Κατασκευαστής, το Έτος Κατασκευής, ο Αρ. Σειράς, τα Υλικά Κατασκευής, ο σχετικός Κανονισμός ή Πρότυπο και η Συμμόρφωση με την Οδηγία 97/23/ΕΚ, οι Δοκιμές που έχει υποστεί & η Χωρητικότητα της.
Δείτε περισσότερες πληροφορίες σχετικά με την τεχνική νομοθεσία των δεξαμενών υγραερίου, τον απαραίτητο εξοπλισμό, τις αποστάσεις ασφαλείας, κ.ά. στη σελίδα Τεχνική Ακαδημία - Δεξαμενές Υγραερίου.
Η ANDRIANOS, από το 1994, βασιζόμενη στη σύγχρονη αντίληψη, στη γνώση, στις υποδομές, έχει σηματοδοτήσει στην εξάπλωση του υγραερίου στην Ελλάδα και διανέμει τις κορυφαίες δεξαμενές υγραερίου στην Ευρωπαϊκή Αγορά, των Ιταλικών κατασκευαστών RCS s.r.l & PLINOXOTAR.

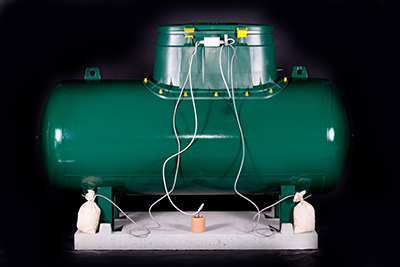

Δεξαμενές Υγραερίου για υπόγεια τοποθέτηση
Οριζόντιες και κάθετες δεξαμενές για υπόγεια εγκατάσταση, οι οποίες παρέχονται με όλα τα απαραίτητα εξαρτήματα ασφαλείας (πολυβαλβίδα παροχής, σταθμοδείχτης, βαλβίδα πλήρωσης, βαλβίδα ασφαλείας, βαλβίδα λήψης υγρής φάσης, ταμπέλα με το πιστοποιητικό κατασκευής και πλαστικά καλύμματα), με υψηλού πάχους εποξειδικής επίστρωση και καθοδική προστασία, σύμφωνα με την οδηγία 97/23/CE (P.E.D) από τον πιστοποιημένο οργανισμό ISPEL (CE 0100).
Τεχνικά χαρακτηριστικά:
Δεξαμενή
- Θερμοκρασία σχεδιασμού: -25°C + 50°C
- Πίεση σχεδιασμού: 17,65 bar
- Δοκιμή υδραυλικής πίεσης (P.E.D. Οδηγία 97/23/CE):25,24 bar
- Χωρητικότητα: 295-10.000lt
- Έγκριση (P.E.D.) Οδηγία 97/23/CE: CE 0100
- Πιστοποιημένος οργανισμός για P.E.D.: ISPEL
- Συμμορφώνεται σύμφωνα με τις απαιτήσεις ασφαλείας της οδηγίας ΑΤΕΧ 94/9/CE
Κανόνες
- Σχεδιασμός και Κατασκευή: ISPEL “Raccolte S-VSR-VSG-M”,Rev. ’95-Ediz. ’99 EN14075:2000.
- Μη καταστροφικός έλεγχος: ΕΝ 1714-UNI EN 473-prEN14075.
- Εγκατάσταση και Λειτουργία:D.M. 31/3/84-D.M.29/2/88-UNI 10682.
- Συγκόλληση: Η διαδικασία συγκόλλησης είναι πιστοποιημένη κατά ΕΝ288-3. Το προσωπικό συγκόλλησης έχει εκπαιδευτεί σύμφωνα με το ΕΝ287-1.
- Καθοδική προστασία: ΕΝ12954-ΕΝ13636.
- Υλικά:
- Δοχείο πίεσης:Ρ 355Ν-ΕΝ10028
- Σύνδεσμοι:ASTM A106gr. B
- Πόδια:Fe 37B UNI 7070/75
Διαστάσεις δεξαμενών για υπόγεια εγκατάσταση:
Τύπος |
Κωδικός |
Τιμή |
Βάρος (κενή) |
Διάμετρος |
Μήκος |
Ύψος |
Κάθετες | ||||||
295lt | -/070.003.0015 | Ενημερωθείτε | 200kg* | 800mm | - | 1030mm |
500lt | -/070.000.0004 | Ενημερωθείτε | 300kg* | 800mm | - | 1290mm |
575lt | -/070.000.0011 | Ενημερωθείτε | 395kg* | 1000mm | - | 1410mm |
700lt | -/070.000.0010 | Ενημερωθείτε | 180kg* | 1000mm | - | 1300mm |
1.000lt | 070.000.0006/16 | Ενημερωθείτε | 510kg* | 1000mm | - | 1760mm |
1.650lt | 070.000.0007/17 | Ενημερωθείτε | 750kg* | 1200mm | - | 1800mm |
2.250lt | 070.000.0060/61 | Ενημερωθείτε | 980kg | 1200mm | - | 1800mm |
Οριζόντιες | ||||||
1.000lt | 070.000.0005/15 | Ενημερωθείτε | 560kg* | 800mm | 2240mm | 1350mm |
1.750lt | 070.000.0020/25 | Ενημερωθείτε | 810kg* | 1000mm | 2500mm | 1400mm |
2.750lt | 070.000.0030/35 | Ενημερωθείτε | 1475kg | 1200mm | 2700mm | 1540mm |
3.000lt | 070.000.0032/- | Ενημερωθείτε | 1400kg | 1200mm | 2800mm | 1600mm |
5.000lt | 070.000.0040/45 | Ενημερωθείτε | 2640kg | 1200mm | 4800mm | 1600mm |
7.150lt | -/070.000.0070 | Ενημερωθείτε | 1325kg | 1200mm | 6780mm | 1770mm |
10.000lt | -/070.000.0055 | Ενημερωθείτε | 2200kg | 1700mm | 5750mm | 2350mm |
Σφαιρικές | ||||||
1000lt | 070.000.0009/- | Ενημερωθείτε | 240kg* | 1200mm | - | 1220mm |
*Μαζί με την τσιμεντένια βάση.
Δεξαμενές Υγραερίου για υπέργεια τοποθέτηση
Δεξαμενές υγραερίου για υπέργεια εγκατάσταση κατασκευασμένες σύμφωνα με τις απαιτήσεις ασφαλείας των οδηγιών 97/23/CE (PED) και 94/9CE (ATEX) και το σχετικό CE mark, οι οποίες παρέχονται με όλα τα απαραίτητα εξαρτήματα ασφαλείας (πολυβαλβίδα παροχής, σταθμοδείχτης, βαλβίδα πλήρωσης, βαλβίδα ασφαλείας, βαλβίδα λήψης υγρής φάσης, ταμπέλα με το πιστοποιητικό κατασκευής και πλαστικά καλύμματα).
Τεχνικά χαρακτηριστικά:
Δεξαμενή
- Θερμοκρασία σχεδιασμού:-25°C + 50°C
- Πίεση σχεδιασμού: 17,65 bar
- Δοκιμή υδραυλικής πίεσης (P.E.D. Οδηγία 97/23/CE):25,24 bar
- Δοκιμές σύμφωνα με την έγκριση P.E.D. Οδηγία 97/23/CE
- Έγκριση (P.E.D.) Οδηγία 97/23/CE: CE 0100
- Συμμορφώνεται σύμφωνα με τις απαιτήσεις ασφαλείας της οδηγίας ΑΤΕΧ 94/9/CE
- Πιστοποιημένος οργανισμός για CE 0100.: ISPEL
- Φέρει τη σήμανση ΑΤΕΧ: εχΙΙ 3G
Κανόνες
- Σχεδιασμός και Κατασκευή: ISPEL “Raccolte S-VSR-VSG-M”,Rev. ’95-Ediz. ’99 EN14542:2004
- Μη καταστροφικός έλεγχος: ΕΝ 1714-UNI EN 473-prEN14075
- Εγκατάσταση και Λειτουργία:D.M. 31/3/84-D.M.29/2/88-UNI 10682
Διαστάσεις δεξαμενών για υπέργεια εγκατάσταση:
Tύπος |
Κωδικός |
Τιμή |
Βάρος (κενή) |
Διάμετρος |
Μήκος |
Ύψος |
Κάθετες | ||||||
295lt | -/070.001.0065 | Ενημερωθείτε | 100kg | 800mm | - | 1030mm |
500lt | -/070.001.0005 | Ενημερωθείτε | 150kg | 800mm | - | 1460mm |
575lt | -/070.001.0007 | Ενημερωθείτε | 170kg | 1000mm | - | 1240mm |
700lt | -/070.001.0006 | Ενημερωθείτε | 180kg | 1000mm | - | 1490mm |
1000lt | 070.001.0011/12 | Ενημερωθείτε | 260kg | 1000mm | - | 1760mm |
Οριζόντιες | ||||||
1000lt | 070.001.0010/15 | Ενημερωθείτε | 260kg | 800mm | 2240mm | 1350mm |
1750lt | 070.001.0020/25 | Ενημερωθείτε | 410kg | 1000mm | 2500mm | 1400mm |
2750lt | 070.001.0030/35 | Ενημερωθείτε | 600kg | 1200mm | 2700mm | 1540mm |
3000lt | 070.001.0032/- | Ενημερωθείτε | 630kg | 1200mm | 2800mm | 1600mm |
5000lt | 070.001.0040/45 | Ενημερωθείτε | 1040kg | 1200mm | 4800mm | 1600mm |
10000lt | -/070.001.0055 | Ενημερωθείτε | 2200kg | 1700mm | 5750mm | 2350mm |
Σφαιρικές | ||||||
1000lt | 070.001.0013/- | Ενημερωθείτε | 240kg | 1200mm | - | 1610mm |
Δεξαμενές υγραερίου PLINOXOTAR με εσωτερικό εναλλάκτη για υπόγεια τοποθέτηση
Οριζόντιες δεξαμενές για υπόγεια εγκατάσταση μοντέλο «NATURA” με εσωτερικό εναλλάκτη που παρέχονται με όλα τα εξαρτήματα ασφαλείας (πολυβαλβίδα, μαγνητικός σταθμοδείχτης, βαλβίδα πληρώσεως, βαλβίδα ασφαλείας και βαλβίδα υγρής φάσης), εποξειδικής επίστρωσης και καθοδική προστασία, σύμφωνα με την οδηγία 97/23/CE (P.E.D) από τον πιστοποιημένο οργανισμό ISPEL (CE 0100).
Ο εσωτερικός εναλλάκτης αποτελείται από ένα κέλυφος και από ένα σωληνωτό εναλλάκτη θερμότητας, τοποθετημένο στον πυθμένα της δεξαμενής, ο οποίος επιτρέπει με έναν απλό και ασφαλή τρόπο την «ελεγχόμενη» εξαερίωση του υγραερίου με το κόστος λειτουργίας εξαιρετικά χαμηλό όταν ληφθεί υπόψη η παροχή που μπορεί να επιτευχθεί.
Ο εναλλάκτης θερμότητας και τα όργανα ελέγχου (πρεσσοστάτης, θερμόμετρο, ηλεκτρικός πίνακας EExi) περιλαμβάνονται στη δήλωση συμμόρφωσης σύμφωνα με τις οδηγίες 97/23/CE (P.E.D) και 94/9 CE (ATEX) και για αυτό η εγκατάσταση της δεξαμενής είναι πλήρως πιστοποιημένη από τη Plinoxotar και δεν απαιτείται περαιτέρω πιστοποίηση από κάποιο άλλο φορέα, όπως απαιτείται όταν δύο μηχανήματα με CE mark συνδέονται μαζί (π.χ. ένας εξαεριωτής και μία δεξαμενή υγραερίου).
Τεχνικά χαρακτηριστικά:
Δεξαμενή
- Θερμοκρασία σχεδιασμού : -25°C + 50°C
- Πίεση σχεδιασμού: 17,65 bar
- Δοκιμή υδραυλικής πίεσης (P.E.D. Οδηγία 97/23/CE):25,24 bar
- Έγκριση (P.E.D.) Οδηγία 97/23/CE: CE 0100
- Φέρει τη σήμανση ΑΤΕΧ: εχΙΙ 3G
Θερμαντική συσκευή
- Θερμοκρασία θερμαντικού υγρού (νερό): max 80°C
- Θερμοκρασία υγρού (νερό και γλυκόλη): max 50°C
- Θερμοκρασία υγραερίου : max 40°C
- Πίεση θερμαντικού υγρού (νερό) : max 3bar
Κανόνες
- Σχεδιασμός και Κατασκευή: EN14075
- Μη καταστροφικός έλεγχος: ΕΝ 1714-UNI EN 473-prEN14075
- Εγκατάσταση και Λειτουργία:D.M. 14/05/20044-D.M.29/2/88
- Συγκόλληση: Η διαδικασία συγκόλλησης είναι πιστοποιημένη κατά ΕΝ288-3
- Το προσωπικό συγκόλλησης έχει εκπαιδευτεί σύμφωνα με το ΕΝ287-1
- Καθοδική προστασία:ΕΝ12954-ΕΝ13636
- Ηλεκτρικά όργανα: Οδηγία 94/9/CE (ATEX)-EN50014/50020/60439-3
Tύπος |
Κωδικός |
Τιμή |
3000lt κάθετη | 070.004.0005 | Ενημερωθείτε |
5000lt οριζόντια | 070.004.0010 | Ενημερωθείτε |
10000lt οριζόντια | 070.004.0015 | Ενημερωθείτε |
12500lt οριζόντια | 070.004.0020 | Ενημερωθείτε |
Δεξαμενές Υγραερίου για Πρατήρια Υγραερίου
Κατόπιν ζήτησης κατασκευάζονται Δεξαμενές Υγραερίου AUTOGAS για Πρατήρια Υγραερίου, χωρητικότητας 9.000lt και 18.000lt. Υπάρχει δυνατότητα ειδικής κατασκευής των δεξαμενών υγραερίου σύμφωνα με τις ανάγκες και τους περιορισμούς που προκύπτουν από τις αποστάσεις ασφαλείας και τη χωροταξία του πρατηρίου και σύμφωνα με την ισχύουσα νομοθεσία.
Δεξαμενές Υγραερίου έως 100.000 lt για βιομηχανικές εφαρμογές
Κατόπιν ζήτησης, κατασκευάζονται Δεξεμενές Υγραερίου χωρητικότητας έως 100.000lt κατάλληλες για βιομηχανικές και βιοτεχνικές εφαρμογές, για μεγάλες ξενοδοχειακές μονάδες καθώς και για την κάλυψη αναγκών αποθήκευσης υγραερίου από εταιρείες διανομής.
