Οδηγίες Συναρμολόγησης Καμινάδων
Η καπνοδόχος σας θα είναι σωστά συναρμολογημένη εάν ταιριάζει με τα ακόλουθα διαγράμματα και οι παρακάτω οδηγίες έχουν ληφθεί υπόψη:

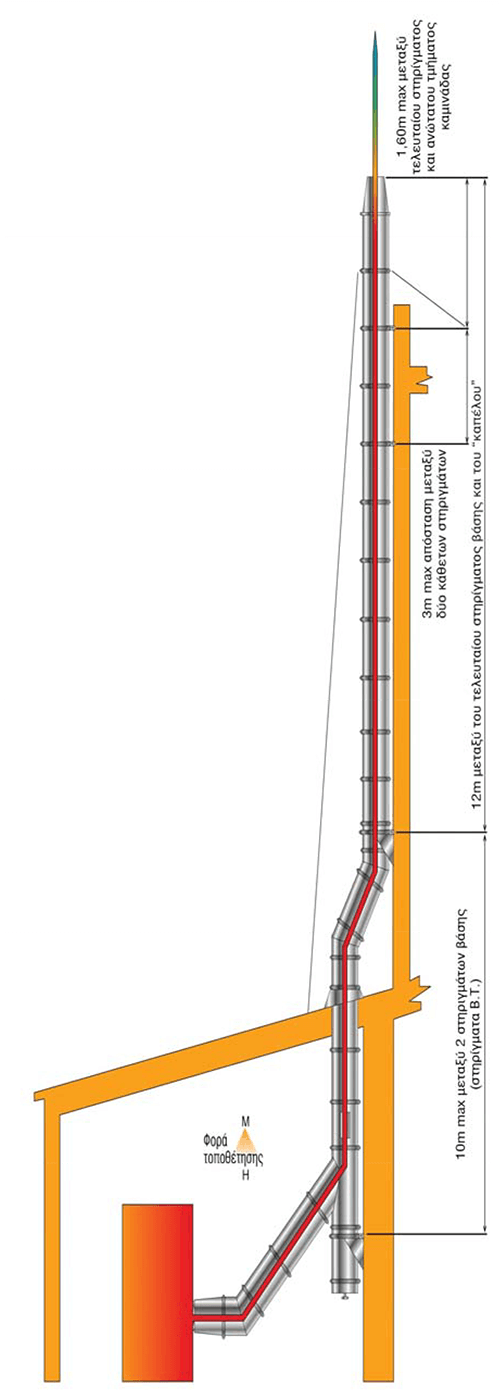

- Δεν υπερβαίνεται την καθορισμένη απόσταση μεταξύ των στηριγμάτων όπως αυτή φαίνεται στο διπλανό σχήμα. Προσοχή! Βεβαιωθείτε ότι τα στηρίγματα είναι σωστά τοποθετημένα στο κτίριο.
- Όταν ένα οριζόντιο ή λοξό τμήμα τελειώνει και ένα κάθετο ξεκινά, ένα στήριγμα βάσης πρέπει να χρησιμοποιείται, όπως και στο ξεκίνημα της καμινάδας.
- Ποτέ μην χρησιμοποιείτε «τηλεσκοπικό κομμάτι» στην κορυφή της καμινάδας, μετά την τελευταία στήριξη.
- Για στέγη με κλίση <20°, η καπνοδόχος πρέπει να τοποθετηθεί πέρα από τον «κορφιά» στέγης (σχήμα 1)
- Για στέγη με κλίση > 20°, μία από τις προϋποθέσεις που αναφέρονται στα σχήματα 2 και 3 πρέπει να πληρείτε.
- Στις στέγες με εμπόδια, τουλάχιστον μία από τις προϋποθέσεις που αναφέρονται στο σχήμα 4 πρέπει να πληρείτε.
- Όταν υπάρχουν εμπόδια στο εξωτερικό του κτιρίου που είναι εγκατεστημένη η καμινάδα, το στόμιο πρέπει να τοποθετείται όπως στο σχήμα 5
- Εάν υπάρχουν παράθυρα ή ανοίγματα στην οροφή τότε η καμινάδα πρέπει να τοποθετηθεί ένα μέτρο πάνω και οι αποστάσεις που αναφέρονται στο σχήμα 6 πρέπει να τηρηθούν.

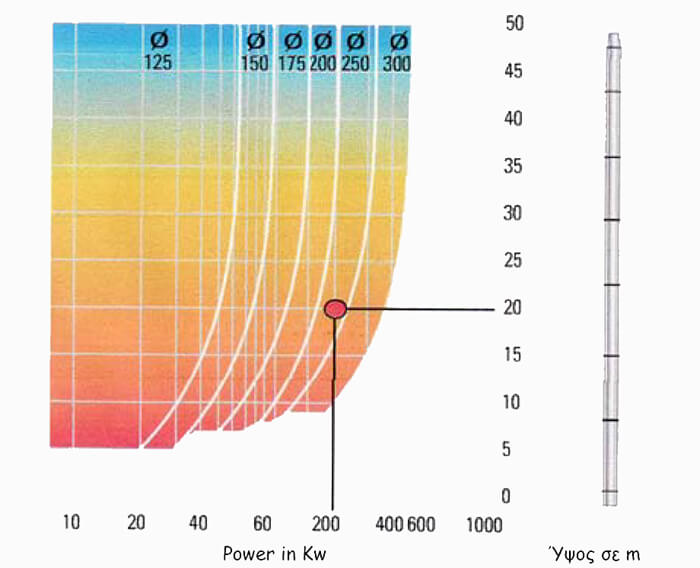

Βρείτε το κατάλληλο μέγεθος για την διάμετρο της καμινάδας
Ισχύς λέβητα σε kW (1kw ισούται 860Kcal / h)
Επιλογή παραδείγματος: για έναν λέβητα 200kW (172.000Kcal / h) & 20m ύψος.
Η διάμετρος πρέπει να είναι:
- Λέβητας με υποπίεση, Ø 250mm, καμινάδα
- Λέβητας με υπερπίεση, Ø 200mm, καμινάδα
Σε περίπτωση που χρειάζεστε πιο ακριβή υπολογισμό διαμέτρου, παρακαλώ συνδεθείτε στο site της Convesa www.convesa.es (υπολογισμός καμινάδας).
Επιλέξτε το μοντέλο καμινάδας σας σύμφωνα με το UNE 123001:2005
- Οι καμινάδες oι οποίες είναι τοποθετημένες σε εξωτερικούς χώρους πρέπει να είναι εσωτερικά και εξωτερικά από ανοξείδωτο χάλυβα. Όπου το πετρέλαιο ή το φυσικό αέριο χρησιμοποιούνται ως καύσιμα, ο ανοξείδωτος χάλυβας πρέπει να είναι AISI-304 (Cr. Ni. 18-10).
- Οι καμινάδες οι οποίες είναι τοποθετημένες σε εσωτερικούς χώρους πρέπει να είναι ίδιες με την εξωτερική, με μία μόνο διαφορά: το εξωτερικό τοίχωμα μπορεί να είναι κατασκευασμένο από γαλβανισμένο χάλυβα.
- Όταν το μαζούτ ή στερεά χρησιμοποιούνται ως καύσιμα, η καμινάδα πρέπει να είναι όπως ανωτέρω, αλλά το εσωτερικό τοίχωμα πρέπει να είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI-316 (Cr. Ni.Mo 17-12-2).
- Για τις εξωτερικές καμινάδες σε θαλάσσια ή ρυπογόνα περιβάλλοντα, όλες οι παραπάνω απαιτήσεις έχουν εφαρμογή, εκτός από το εξωτερικό τοίχωμα, το οποίο πρέπει να είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI-316 (Cr.Ni.Mo 17-12-2)
