Περιγραφή της λειτουργίας της Βαλβίδας ανακούφισης της πίεσης - PRV
Η βαλβίδα ανακούφισης της πίεσης είναι μια αυτόματη ασφαλιστική διάταξη ενσωματωμένη στον ρυθμιστή πίεσης η οποία προστατεύει τις συνδεδεμένες συσκευές από την υπερβολική πίεση.

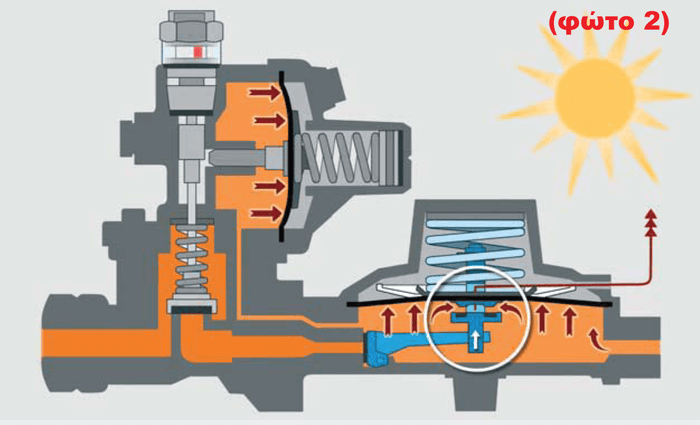

Αμέσως μόλις σημειωθεί μια υπερβολική πίεση στην έξοδο π.χ. λόγω ηλιακής, ακτινοβολίας (φώτο 1), η PRV ανοίγει και εκτονώνει την υπερπίεση έξω από τον ρυθμιστή (φώτο 2).
Όταν η πίεση μειωθεί η βαλβίδα PRV αυτομάτως κλείνει.
|
Πίεση ενεργοποίησης της PRV σε σχέση με την πίεση εξόδου του Ρυθμιστή Πίεσης |
|
|
Κανονική πίεση εξόδου του Ρυθμιστή Πίεσης |
Πίεση ενεργοποίησης SAV |
|
50 mbar |
150 mbar |
|
0.7 bar (A3) |
2.5 bar |
|
0.7 bar (A4) |
1.5 bar |
|
1.5 bar |
2.5 bar |
|
2.0 bar |
3.0 bar |
|
Ρυθμιζόμενο μέχρι τα 2.0 bar |
3.0 bar |
|
Ρυθμιζόμενο μέχρι τα 4.0 bar |
5.0 bar |
Δείτε το παρακάτω βίντεο:
